Перед любым яхтсменом, собирающимся заказать новый парус для своей яхты, встает вопрос выбора материала для его изготовления. Материалов сегодня производится великое множество, они могут сильно отличаться друг от друга внешним видом, конструкцией, типом волокон, назначением, ну и ценой, разумеется.
Разбираться в них человеку, не имеющему в числе своих увлечений химию, сопромат и изготовление парусных тканей, откровенно скучно и неинтересно. Но при покупке любой вещи, стоящей заметных денег, необходимо предварительно изучить требуемые характеристики, возможности, особенности и т.п.
Точно также имеет смысл поступать и при заказе парусов. Часто пытаются воспользоваться советами парусного мастера, льстя его опыту и компетентности, но мастера бывают разные и могут посоветовать совсем не то, что вы бы выбрали сами, зная о парусных материалах гораздо больше.
Поэтому попытаюсь ликвидировать неосведомленность в этом деле любителей, употребляя минимум специальных терминов и заграничных слов и не удивляя своим знанием химического состава пропиток тканей и их фирменных названий, а также расшифровки аббревиатур серий парусных материалов разных компаний, их производящих.
Прежде всего перед выбором ткани для паруса важно определиться с тем, собственно, какой парус вам нужен и для чего. Идем от простого. Паруса бывают круизные — для прогулок и путешествий — и гоночные — для участия судна в парусных гонках.
Универсального выбора здесь нет. Круизные паруса не годятся для гонок, так как изготовлены как неприхотливые и универсальные для всего спектра ветровых нагрузок и предназначены в основном для использования с закрутками. Поэтому они обычно мягкие, тяжелые, но достаточно долговечные.
Требования по строгому сохранению заданной формы к круизным парусам не очень жесткие. Гоночные же паруса конструируются, как правило, для получения максимального соотношения тяги к весу паруса при конкретных условиях гонки, определяемых силой ветра, курсовым углом, состоянием моря и даже временем суток.
Поэтому каждый гоночный парус соответствует довольно узкой комбинации заданных параметров и, соответственно, не бывает универсальным. “Катание” под гоночными парусами довольно хлопотно и накладно, так как требует их постоянной смены, осторожного обращения и достаточной квалификации команды.
Во вторую очередь следует определить, на каком из двух основных типов парусных материалов вы собираетесь остановиться. На сегодня можно говорить о двух типах: тканых материалах и ламинатах.
Итак, вы определились с функцией своего паруса — например, вам нужен «круизный», т.е. который вы сможете носить, не снимая со своего рангоута, в любую погоду в течение нескольких сезонов и с которым смогут спокойно обращаться члены вашей семьи.
Для небольшой яхты наиболее подходящими и дешевыми для этих целей пока остаются тканые парусные материалы. Основная масса их базируется на нитях, изготавливаемых из полиэфирного или полиамидного волокна.
Свойства получаемых тканей зависят как от типа волокна, так и от веса нитей и плотности их набивки, естественный предел которой достигнут в одинаковой степени всеми производителями. Вес нити определяется в денье (den), он равен весу в граммах 9000 пог.м. нити.
Вес нити и плотность набивки определяют плотность парусной ткани, которая традиционно измеряется в парусных унциях (oz): умножив вес в унциях на 42.83, получим вес 1 м2 ткани.
Основу тканых материалов, как явствует из их названия, составляет плотно сотканное полотно, подвергающееся впоследствии циклу различных отделок (после чего материал получается более жестким, т.е. способным сопротивляться деформации), важнейшие из которых — каландрирование ткани и ее пропитка.
Каландрирование, т.е. прокатывание ткани между горячими валками, превращает круглые нити в плоские, что существенно снижает диагональную подвижность ткани, но и заметно уменьшает прочность непосредственно нитей, несколько “травмируя” их.
Окончательная, так называемая финишная, пропитка ткани различными смолами позволяет достичь меньшей растяжимости под нагрузкой во всех направлениях. Существуют всевозможные технологии пропиток смолами различного состава (чаще всего — меламиновыми) и жесткости.
Поверхностная пропитка жесткими смолами обеспечивает максимальную жесткость тканых материалов, это самые дорогие парусные ткани, они применяются для гоночных парусов, которые некоторое время неплохо держат форму, но благополучно “умирают”, после того как разрушается и осыпается эта замечательная пропитка.
Более эластичные смолы лучше впитываются волокна ми ткани, лучше удерживаются в структуре тканой основы, пропитки эти в меньшей степени боятся неизбежных изломов ткани и динамических ударов, но, соответственно, не позволяют получить характеристики, как у материалов с жесткой пропиткой.
Для гоночных парусов такие ткани не применяются. В целом работа ет принцип: чем материал жестче — тем парус эффективней, но менее долговечней и, наоборот, чем мягче — тем долговечней, но менее эффективен.

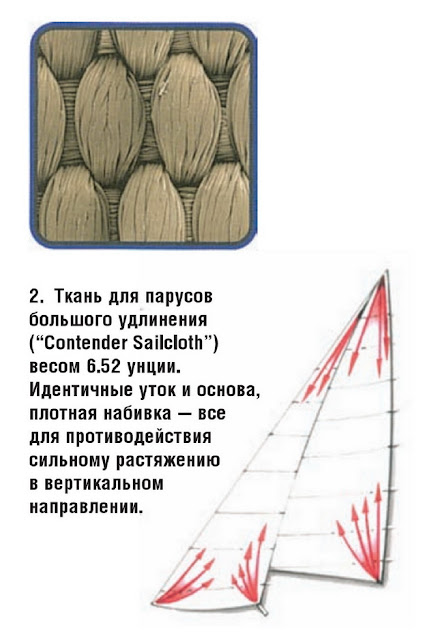

В тканях, предназначенных для парусов горизонтального кроя с большим удлинением (соотношение длины передней шкаторины к нижней), нити утка (поперечные) в несколько раз толще нитей основы (продольных), поскольку в таких парусах основные растягивающие усилия идут по задней шкаторине.
Подобные ткани имеют высокое сопротивление растяжению по утку, но не годятся для парусов с малым удлинением, где шире диапазон нагрузок, расположенных по поверхности паруса по отношению к задней шкаторине. Для таких парусов выпускаются более сбалансированные ткани, имеющие лучшую диагональ — они универсальнее, но тяжелее из - за более слабого утка.
Существуют также так называемые ткани с “сильной” основой, нити которой толще нитей утка, но, поскольку соткать ткань, предварительно сильно натянув эти самые нити, невозможно технически, то особо сильной основа в этих тканях и не получается.
Эти материалы обрабатывают мягкой пропиткой и применяют для круизных радиальных парусов. Для изготовления гоночных же радиальных парусов из тканых материалов подходят сбалансированные жесткие и армированные ткани.
Все описанные выше ткани делают чаще всего из обычных полиэфирных нитей или из более дорогой их модификации — пентекса, а также спектры.
Для спинакерных материалов традиционно применяют полиамидные волокна, но в последнее время все чаще и чаще полиэфирные.
Основными недостатками парусов из большинства полиэфирных материалов, которые у нас принято называть дакроном, являются большой вес паруса при относительно невысокой жесткости, неспособность материала достаточно противостоять диагональным нагрузкам, возникающим в парусе и, как следствие, гарантированная потеря заданной формы, появление складок, а также значительное увеличение веса при намокании.
И главный недостаток дакрона: его непригодность для изготовления гоночных радиальных парусов высокого качества. Исключение здесь — серии “Pinstripe” и “Spectrastripe” американской фирмы “Challenge Sailcloth”. “Pinstripe” — это дакрон, армированный по основе волокнами “Gold Kevlar 29”, такая комбинация позволила получить очень жесткую гоночную ткань для радиального кроя, которая при очень малом весе имеет параметры, сравнимые уже с параметрами даже арамидных ламинатов.
К примеру, из ткани этой марки весом всего 3.4 парусные унции (это 145 г/м2 — из дакрона такого веса шьют паруса для “Оптимиста”) можно смело шить геную для тяжелой погоды и грот на “четвертак” (дакроновые паруса получатся в два раза тяжелее), а обойдутся такие паруса значительно дешевле ламинатных.
Однако, если у вас парусник длиной более 14 м, то можно с успехом присопоставимой стоимости парусного материала использовать круизные ламинаты. Что же такое ламинатные парусные материалы?
Развитие химии и появление новых технологий позволили сделать качественный скачок и в области изготовления парусов.
Применение ламинатов для основных парусов радикально решает трудности получения их желаемой формы. Все ламинаты предназначены только для радиального раскроя парусов. Они представляют собой многослойную конструкцию, состоящую из различных волокон, расположенных в нескольких направлениях и выполняющих разные функции, ламинированных с двух сторон пленкой (третий слой пленки может быть также в середине).
На некоторых сортах ламинатов снаружи может быть приклеена (с одной или с двух сторон) тонкая тканая таффета, увеличивающая живучесть паруса. Редко расположенные армирующие нити или плоские жгуты из самых разнообразных высокопрочных волокон — это могут быть пентекс, вектран, кевлар, технора, спектра, дайнима, туарон и углеволокно — позволяют существенно снизить вес паруса при очень высокой прочности и упругости материала.
Плоские жгуты более жесткие, крученые нити — эластичнее, подбор их сочетаний позволяет получать парус с требуемыми характеристиками. Материалы для ламинирующей пленки и таффеты (тканая подложка, повышающая флаттерную устойчивость материала) могут иметь также разный химический состав.
Количество слоев такого “сэндвича” обычно от трех до шести (раньше встречались и двух и семислойные материалы). Ламинаты бывают круизные и гоночные.
Простейший ламинат состоит из пленки с наклеенным на нее тонким дакроном, стандартный гоночный — из мощных продольных волокон, воспринимающих основные нагрузки, тонких поперечных связей, предотвращающих разрушение материала от динамических и механических поперечных нагрузок, возникающих в парусе, и Х - направленных (под углом от 6 до 45° к продольным волокнам) нитей, воспринимающих диагональные нагрузки.
Надо отметить здесь, что совершенно недавно фирма “Contender Sailcloth” создала оригинальную разновидность такого гоночного ламината, назвав ее “Multi Axial Fabric”, или “MAXX”, этот новый материал был представлен на выставке “Hanseboot 2004”.
Отличительной особенностью ламинатов этой серии является асимметричное расположение нитей, воспринимающих диагональные нагрузки: нет больше Х - образного расположения. Нити, воспринимающие диагональную нагрузку, располагаются здесь в двух направлениях под довольно острыми углами к продольным жгутам, идя примерно параллельно задней шкаторине, т.е. по направлению основных растягивающих усилий в парусах большого удлинения.
(Специалисты и парусные мастера высоко оценили новинку — Прим. ред.)
К недостаткам основного ассортимента предлагаемых гоночных ламинатов можно отнести подверженность потери прочности большинства высокомодульных волокон вследствие действия ультрафиолета и изломов нитей.
(Полиэфирное волокно также боится ультрафиолета, только в меньшей степени). В некоторых материалах воздействие солнца на волокно снижается окрашиванием ламинирующей пленки или нанесением защитного покрытия. Замечательным достижением здесь, безусловно, является уже проверенная временем “Carbon” — серия, которую фирма “Dimension Polyant” с успехом серийно производит уже около четырех лет.
Компании не только удалось создать великолепный материал, не боящийся ультрафиолета, влаги и изломов из самого прочного, но и самого проблемного углеволокна, применив до сих пор невиданную технологию, а также сделать его конкурентоспособным по цене, несмотря на очень высокую стоимость сырья.
На сегодняшний день этот материал лишь на 5–9% дороже аналогичных по характеристикам ламинатов из арамидов, но в связи с постоянным увеличением объема продаж этой серии, планируются запуски новых производственных линий и, естественно, снижение цен на эти материалы.
Суть ноу - хау изготовления этих ламинатов в том, что армирующие ленты из углеволокна уложены в тоннели между ламинирующей пленкой, приклеены к их стенкам, но не пропитаны связующим, отрицательно влияющим на прочность угля. Опыт показал, что паруса из этих материалов гораздо лучше держат форму и значительно долговечнее любых других.
Но прогресс есть прогресс. Сравнительно недавно, в конце прошлого века, специалисты американской фирмы “Quantum” изобрели нетканый материал для гоночных парусов, соответствующий по качеству основным ламинатам, но не имеющий присущих им недостатков — ломкости и плохой устойчивости к ультрафиолету.
Называется такой материал “Cuben Fiber”, основа в котором это свободно ориентированные в трех плоскостях тончайшие полиэфирные волокна, так называемая “аморфная матрица”, имеющая одинаковые нагрузочные характеристики во всех направлениях, напоминающая по структуре вату и несущая функцию ламинирующей пленки.
Основное преимущество перед последней — значительно меньший вес этой основы, высокая прочность и эластичность. На нее наносят усиливающие армирующие нити, связующую смолу, все это спекается и получается очень легкий и устойчивый парусный материал.
Существенные недостаток — технологическая ограниченность размеров парусных отрезов, так как эти материалы производят методом вакуумного прессования на специальной панели ограниченного размера и, следовательно, изготовить их в виде рулона невозможно.
При заказе нового паруса нашего человека прежде всего интересует практическая сторона вопроса — насколько живуч тот или иной парусный материал. С уверенностью можно сказать, что дольше всего прослужит парус из мягкой дешевой ткани, аэродинамическая форма которого, правда, угловатая, но это его единственный недостаток.
Неплохо также сохраняются паруса из любых материалов, если их вообще не вынимать из мешка. Если же вы хотите плыть быстро, то придется раскошелиться. Тут я не скажу ничего нового: чем лучше — тем дороже, как и все в этом мире.
Существенное значение для гоночного паруса имеет его вес, и дело не столько собственно в самом весе: легкий парус более упруг и эластичен, а, значит, он будет правильно работать, и, чем больше диапазон его работы, тем быстрее пойдет яхта — но тем меньше времени этот парус будет считаться хорошим гоночным и сохранять заданную мастером форму.
Например, просчитанный ресурс «кубковых» парусов — всего 20–30 часов. Ну никому же, в конце концов, не придет в голову ездить на “Формуле1” медленно для того, чтобы резины хватило на несколько лет?
Если вы в основном планируете совершать прогулки или крейсерские переходы, где выжимание максимальной скорости неактуально, то гораздо важнее сэкономить на парусах, чтобы разницу с пользой потратить для этих самых прогулок.
Проще говоря, нужно подобрать недорогой материал с достаточным запасом прочности для яхты вашего размера и дальности плавания. Надеюсь, что данная статья поможет вам понять, какой на сегодня существует выбор.
Сергей Коновалов.
Источник: «Катера и Яхты» , №193.
