Фановые системы катеров и яхт.


К фановым водам (sewage, waste, black water) относятся любые воды, загрязненные человеческими фекалиями, а также продуктами жизнедеятельности животных. Слив этих вод за борт регламентируется санитарными требованиями.

 Заметим, что особых требований к «серым водам» (gray water), например из умывальника, душа или камбузной мойки, для малых судов не предъявляется, их можно сливать за борт напрямую…

Тема эта, так сказать, насущная, и с увеличением количества малых судов и ухудшением экологической обстановки она становится все актуальнее. Не говоря уже о зарубежных маринах, куда без адекватной фановой системы не пустят или просто опечатают санузел на все время стоянки…

Что говорят правила? Для крупных судов сброс фановых вод регламентируется Международной конвенцией о предотвращении загрязнения моря с судов MARPOL 73/78 IMO (Приложение IV).

 Данный документ распространяется на суда тоннажем более 200 гросс-тонн или перевозящие более 10 пассажиров. Для этих судов требуется сертификат на фановую систему.

 Для крупных судов международные правила предписывают сброс фановых вод на расстоянии не ближе, чем 12 миль от берега (для дезинфицированных вод не ближе 4 миль) при скорости судна не менее 4 уз. Альтернативно судно может быть оборудовано сертифицированной системой обработки фановых вод.

Непосредственно для малых судов элементы фановых систем регламентируется стандартом ISO8099 «Small CraftToilet waste retention systems».
 Местные и национальные правила могут накладывать ограничения на сброс фекальных вод в территориальных и внутренних водах и охранных зонах.

Общие соображения.

Малые суда используются в рекреационных районах, вблизи пляжей и других мест отдыха. Именно поэтому в цивилизованных странах уделяется особое внимание обеспечению их экологичности.

 Во многих «экологически помешанных» государствах действуют очень жесткие законодательные нормы, ограничивающие попадание фекалий в воду. В настоящее время становится нормой наличие санузла на 6-метровом катере.

Особенности американских требований.

Еще более строгие требования действуют в США. В табл.1 приведена используемая в США классификация Marine sanitation device, или MSD, морских сантехнических устройств и требования к ним.

 Именно к американской системе часто привязываются в каталогах при выборе яхтенного сантехнического оборудования – это хороший пример заботы об окружающей среде, уже перенятый европейцами.


 В США и Европе наблюдается повсеместный переход к системам типа III и создание сети станций сдачи фекальных вод. (Кстати, заметим, США не ратифицировали Приложение IV MARPOL и применяют свои более жесткие требования. Об этом следует помнить, посещая порты данной страны.)

Необходимо учитывать, что тип MSD определяется не только устройством собственно унитаза, но и всей фановой системs в целом. На судах длиной более 65 футов допускается установка только устройств типа II и III.

 В настоящее время почти повсеместно применяются системы типа III – со сточной цистерной или (на небольших судах) портативные туалеты с опорожняемой в марине накопительной емкостью.

Состав системы – подход ISO.

 В отличие от американской системы, которая ограничивает стоки, международные стандарты ISO регламентирует состав фановой системы (рис.1). Особенность яхтенных/катерных систем в том, что унитазы практически всегда устанавливаются ниже ватерлинии.


 В связи с этим обращаем внимание на три очень важных момента, имеющих непосредственное отношение к безопасности судна:

• Трубопроводы слива должны иметь «петли», поднятые выше ватерлинии, как минимум, на 300 мм, при этом на парусных судах следует отсчитывать этот размер от креновой ватерлинии.

• В верхней части петли следует устанавливать простой вентиляционный клапан для предотвращения подсасывания воды в судно (например, при неисправности клапана на унитазе).

• Кроме того, на этих трубопроводах следует устанавливать запирающиеся доступные кингстоны (вообще стоит следовать принципу: на каждое отверстие в корпусе – надежный кингстон).

Пренебрежение этими рекомендациями (в правилах они не всегда оговорены) в целях «упрощения» и «экономии» не раз приводило к гибели судов, которые были «затоплены через гальюн»…

Минимальный диаметр шлангов и трубопроводов для транспортировки фекалий должен быть 38 мм или более, если того требуют рекомендации изготовителей устройств.

 На малых судах, перевозящих пассажиров, однозначно рекомендуется использовать большее сечение трубопроводов, так как не редкость их забивание при выбрасывании в туалет посторонних предметов.

 Необходимо обратить внимание на тип используемых шлангов – следует применять только специальные шланги, помечаемые в каталогах как «odor free», препятствующие проникновению неприятного запаха. Причем это относится и к вентиляционной трубке цистерны.

Палубная горловина для сдачи фановых вод стандартизована и помечается специальным значком (рис. 2). При выборе объема сточной цистерны или производительности портативного туалета можно пользоваться данными табл. 2.


Если «серая вода» из умывальников, душевых и камбузной мойки также отводится в сточную цистерну, то объем последней необходимо соответственно увеличить. Хотя совмещать стоки не рекомендуется – переработка пищевых  остатков значительно сложнее, чем фекалий.

Сточная цистерна (sewage tank, waste tank, holding tank) не должна иметь смежных стенок с топливными цистернами и цистернами пресной воды. Должен быть предусмотрен индикатор заполнения сточной цистерны, а также герметичный смотровой лючок минимальным диаметром не менее 75 мм (обязателен для цистерн объемом более 40 л).

Хорошим решением на небольшом судне является покупная вкладная полиэтиленовая цистерна, зачастую поставляемая в комплекте с помпоймацератором,  датчиком уровня, смотровым лючком и патрубками для подсоединения трубопроводов.

 Подобные комплекты выпускаются с цистернами объемом 40–200 л. Вентиляционная трубка сточной цистерны должна иметь диаметр не менее 19 мм или 38 мм при объеме цистерны менее 400 л или более 400 л соответственно.

 Вентиляция цистерны должна быть работоспособной при заполнении до 90% и углах крена судна не менее 20°. Для устранения неприятного запаха из вентиляционной трубки цистерны применяются специальные фильтры.

Типы систем.

Рассмотрим наиболее популярные типы туалетов и фановых систем, применяемых на малых судах.


Портативные туалеты (рис. 3) – это переносные устройства, снабженные емкостью для смыва и опорожняемым резервуаром объемом 10–25 л. Устройство выдерживает около 10–20 циклов без перезарядки и должно опорожняться в береговой приемник (обычно – в туалет марины).

 Это хорошее и простое решение для самых малых судов, например трейлерных, избавляющее от необходимости устанавливать сложную фановую систему с трубопроводами и т. д. Стоимость устройств (по каталогу) – порядка 70–140 долл.

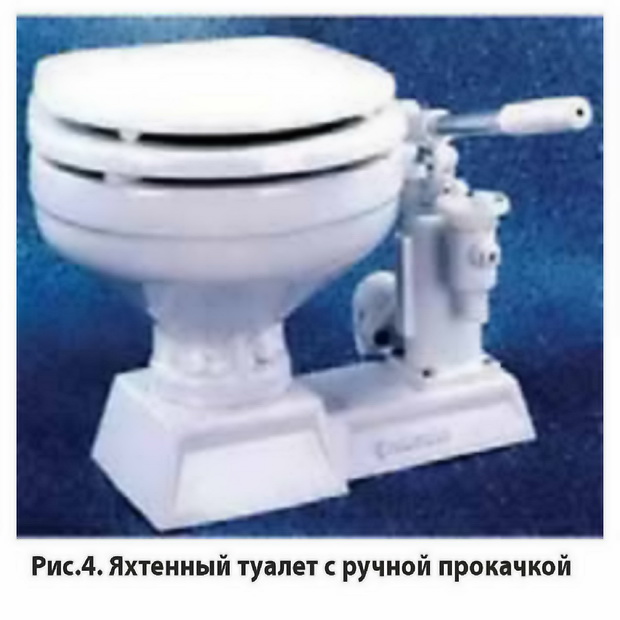

Унитаз с ручной прокачкой (рис. 4) – наиболее «классическое» решение для малых судов. Унитаз с двухходовым поршневым насосом представлен на рис.5, но существуют также модели с раздельными насосами для смыва и откачки фекалий.


Устройство использует для смыва забортную воду, а фановые воды могут отводиться в сточную цистерну или за борт. Недостаток устройства – подверженность клапанов выходу из строя, на некоторых моделях – сложность эксплуатации и необходимость «физической работы». Стоимость устройств (по каталогу) – порядка 150–250 долл.

Унитаз с электропрокачкой – это модификация ручного унитаза за счет установки электропривода прокачки. Подобные приводы поставляются отдельно или сразу в комплекте с унитазом (стоимость по каталогу – 380–700 долл.). Такой туалет проще в эксплуатации и потому подходит для малых судов, перевозящих пассажиров.


Lavac (рис. 5) – очень надежная система, имеет герметичное соединение крышки с унитазом. Принцип действия прост: по окончанию процесса соединение герметизируется, с помощью помпы создается вакуум, вода для смыва засасывается в унитаз, а затем вместе с содержимым направляется в сточную цистерну либо за борт.

 Недостаток – необходимость определенной «квалификации» у пользователя. Стоимость устройств (по каталогу) – орядка 350–1100 долл.

LectraSan (рис. 6) – это система MSD типа; фановые воды обрабатываются в специальном промежуточном танке, где происходит измельчение фекалий помпой-маcератором и последующая электролитическая обработка без добавления химикатов.


 К недостаткам системы можно отнести необходимость выполнения полного цикла при каждом использовании. Кроме того, устройство следует включать в режим подготовки перед использованием. Система работает на больших электрических токах 45 А при 12 В, подаваемых примерно в течение 2 мин., и может запросто разрядить аккумуляторы при наличии гостей на борту.

 Преимущество системы – возможность обойтись без большой сточной цистерны (штатная имеет объем примерно на четыре смыва).

Системы с термической очисткой относятся к типу I MSD и подразумевают размельчение и термообработку фановых вод при температуре около 75°С, после чего продукты очистки сбрасываются за борт. Система использует тепло от электронагревателя или работающего дизеля.

 Недостаток системы высокое потребление энергии, что ограничивает ее применение на прогулочных судах с постоянно работающими дизелями или генераторами или использующих береговое питание. Объем поставляемой в комплекте сточной цистерны небольшой – всего 40–80 л.


Вакуумные системы (рис. 7) – устанавливаются, например, в самолетах и поездах, также находит применения на крупных яхтах с несколькими санузлами (рис. 8). Принцип действия ясен из названия – по окончании использования содержимое отсасывается в промежуточной вакуумный танк или вакуумный генератор, откуда поступает в сточную цистерну.

 Из сточной цистерны фановые воды могут быть сданы в береговой приемник либо откачаны за борт вне пределов охранной зоны. Недостаток – использование для смыва пресной воды, хотя ее требуется немного; шумность в работе.

 При выходе из строя системы возможность использования всех туалетов на судне становится проблематичной. Преимущества – простота использования, возможности размещения сети санузлов на судне. Система довольно дорогостоящая – стоимость зависит от конкретной компоновки, но оправданна на сравнительно крупных яхтах.



Компоновка санузла.

Одна из реальных историй про «новых русских» застрявший в яхтенном санузле «брателло» полной комплекции… Чтобы избежать подобных незадач, при размещении удобств требуется соблюдать требования эргономики.

 Минимальные размеры яхтенного санузла приведены на рис. 8.
Большинство моделей яхтенных унитазов выпускается в исполнении «компакт» (длина – 420 мм) и «стандарт» (500 мм), а также с высотой сиденья от плоскости монтажа 260–290 и 380 – 430 мм.


Располагать унитаз на парусном судне рекомендуется в поперечной плоскости, так как в этом случае у сидящего человека больше шансов удержаться при качке. На небольшом катере лучше размещать санузел «лицом вперед» – по ходу судна.

 Если предполагается, что на судно часто будут приходить гости, то доступ к санузлу должен быть предусмотрен из кают - компании, а на пассажирском судне гальюны должны быть легко доступны из кокпита/с палубы.
Вентиляция санузла должна быть вытяжной и обеспечивать 20–30-кратную смену воздуха в час.

Заключение.

Сегодня, пожалуй, любое малое судно, претендующее на звание «круизера» или даже «уикэндера» должно быть оборудовано функциональным гальюном и соответствующими системами.

 Это устройство не только сделает отдых на воде действительно приятным и комфортным, но и не испортит настроения отдыхающим на близлежащих пляжах. Желаем безаварийного и чистого плавания!

Альберт Назаров, яхтенный дизайнер, кандидат технических наук, член RINA, SNAME.

Источник:  «Катера и Яхты»,  №210.
